當前位置： 起重機 > 技術資料 > 起重機百科
10噸單梁起重機技術參數表10噸單梁行車外形尺寸
時間：2021-10-01來源：單梁起重機廠家瀏覽次數：5232

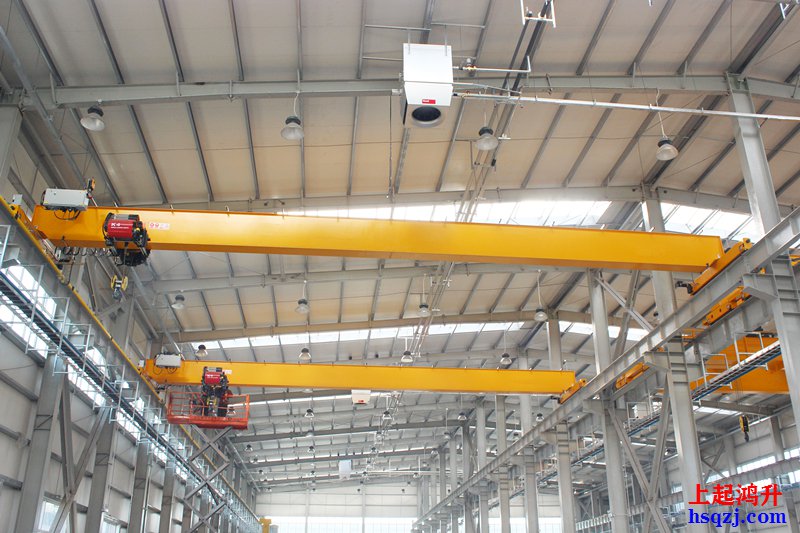

10噸單梁起重機圖片展示：
10噸單梁起重機技術參數表：
|
起重量
|
t |
10噸單梁行車
|
|||||||||||||||||||||||||
|
操縱形式
|
地面操縱
|
操作室操縱
|
|||||||||||||||||||||||||
|
運行機構
|
運動
速度 |
m/min |
20m/min
|
30m/min
|
45m/min
|
60m/min | |||||||||||||||||||||
|
減速比
|
58．95
|
39．42
|
25．19
|
20．08 | |||||||||||||||||||||||
|
電機型號
|
ZDY21-4
|
ZDR12-4 | |||||||||||||||||||||||||
|
功率
|
KW
|
2*0.8KW
|
2*1.5KW | ||||||||||||||||||||||||
|
轉速
|
r/min
|
1380r/min
|
1380r/min | ||||||||||||||||||||||||
|
起升機構
|
電動葫蘆型號
|
CD1型電動葫蘆 MD1型電動葫蘆
|
|||||||||||||||||||||||||
|
起升速度
|
m/min |
7m/min
|
|||||||||||||||||||||||||
|
運行長度
|
m |
9米、12米、18米、24米、30米
|
|||||||||||||||||||||||||
|
運行速度
|
m/min |
20m/min，30m/min
|
|||||||||||||||||||||||||
|
|
電機型號
|
錐形鼠籠形電動機
|
|||||||||||||||||||||||||
|
工作制度
|
A3-A5
|
||||||||||||||||||||||||||
|
起重機電源
|
三相 380V 50HZ
|
||||||||||||||||||||||||||
|
車輪直徑
|
mm |
400mm
|
|||||||||||||||||||||||||
|
常用軌道
|
kg/m |
24kg/m，38kg/m
|
|||||||||||||||||||||||||
|
跨度S
|
m |
7.5米-11米
|
11.5米-12米
|
12.5米-14米
|
14.5米-17米
|
19.5米
|
22.5米 | ||||||||||||||||||||
|
總重
|
地操 | t |
3.35-3.97噸
|
4.23-4.31噸
|
4.43-4.73噸
|
5.08-5.60噸
|
6.65噸
|
7.78噸 | |||||||||||||||||||
| 室操 |
3.35-3.97噸
|
4.23-4.31噸
|
4.43-4.73噸
|
5.08-5.60噸
|
6.65噸
|
7.78噸 | |||||||||||||||||||||
|
輪壓
|
地操 | t |
5.15-5.83噸
|
5.67-5.71噸
|
5.77-5.89噸
|
5.95-6.14噸
|
6.43噸
|
6.71噸 | |||||||||||||||||||
| 室操 |
5.51-5.96噸
|
6.04-6.09噸
|
6.14-6.27噸
|
6.34-6.52噸
|
6.82噸
|
6.71噸 | |||||||||||||||||||||
|
基本尺寸
|
H1 | mm |
900mm
|
1000mm
|
1100mm
|
1150mm
|
1200mm | ||||||||||||||||||||
| H2 |
2500mm
|
3000mm
|
3500mm
|
||||||||||||||||||||||||
| K |
2000mm
|
2500mm
|
3000mm
|
||||||||||||||||||||||||
| L1 | 850mm | ||||||||||||||||||||||||||
| L2 | 1310mm | ||||||||||||||||||||||||||
| h | 1470mm |
1490mm
|
1540mm |
1600mm
|
1640mm | ||||||||||||||||||||||
| H1 | 745mm |
885mm
|
895mm |
885mm
|
935mm | ||||||||||||||||||||||

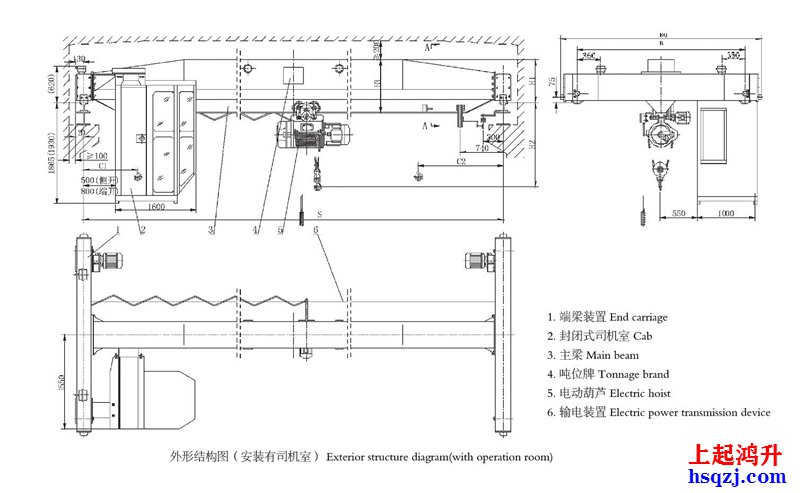

10噸單梁行車外形尺寸圖：
拖拽可查看大圖
10噸單梁起重機是電動單梁起重機中比較常用噸位行車，以上就是為大家介紹的10噸單梁起重機主要技術參數表、10噸單梁行車外形尺寸圖及10噸單梁起重機外形結構圖。
-
